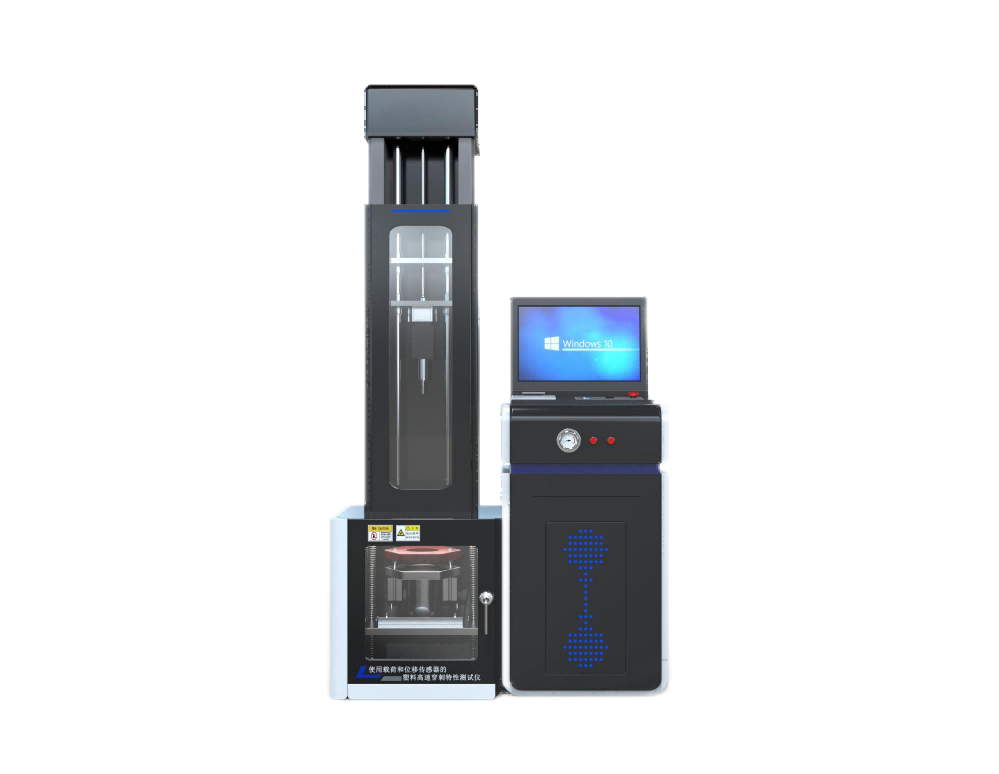

使用载荷和位移传感器的塑料高速穿刺特性测试仪

使用载荷和位移传感器的塑料高速穿刺特性测试仪

 一、设备特点

1）仪器采用高速响应重力传感器，精度高，测量数据准确。

2）仪器采用视觉位移采集系统或高精度光电位移传感器，可以正精准采集试样的形变位移，同时还可以拍下试样试样形变的照片。

3）仪器采用Windows+采集卡（高速10KHZ）可以捕捉更多的实时数据，更好的分析试样形变的的过程变化

4）采用PLC辅助动作,操作简单便捷.

二、产品介绍:

1）仪器的用途和意义

仪器提供塑料在冲击速度下基本多轴变形条件下的载荷与变形响应。仪器还提供在多轴变形情况、不同冲击速度下的塑性薄膜的载荷－变形响应。通过不同冲击速度下的测试，可以收集到薄膜冲击试验的速率敏感性

2）依据标准:

本机依据标准: ASTM D 3763-02使用载荷和位移传感器的塑料高速穿刺特性的标准试验方法1

ASTM D7192-08使用负载和位移传感器的塑料膜的高速穿刺性能的标准测试方法

三、主要参数

1）工控电脑：           CPU：≥i5  硬盘：512G  内存：8G

2）控制系统：           PLC+Windows +采集卡（高速10KHZ）

3）位移测量：           视觉采集系统   （可选光电位移传感器）

4）测试速度：            2.5，25，125，200和250 m/min

6）冲击锤    ：            12.7±0.13mm

7）重力传传感器：  量程： 0~3000N   精度：0.25%FS

8）电源：                    220V 50HZ
