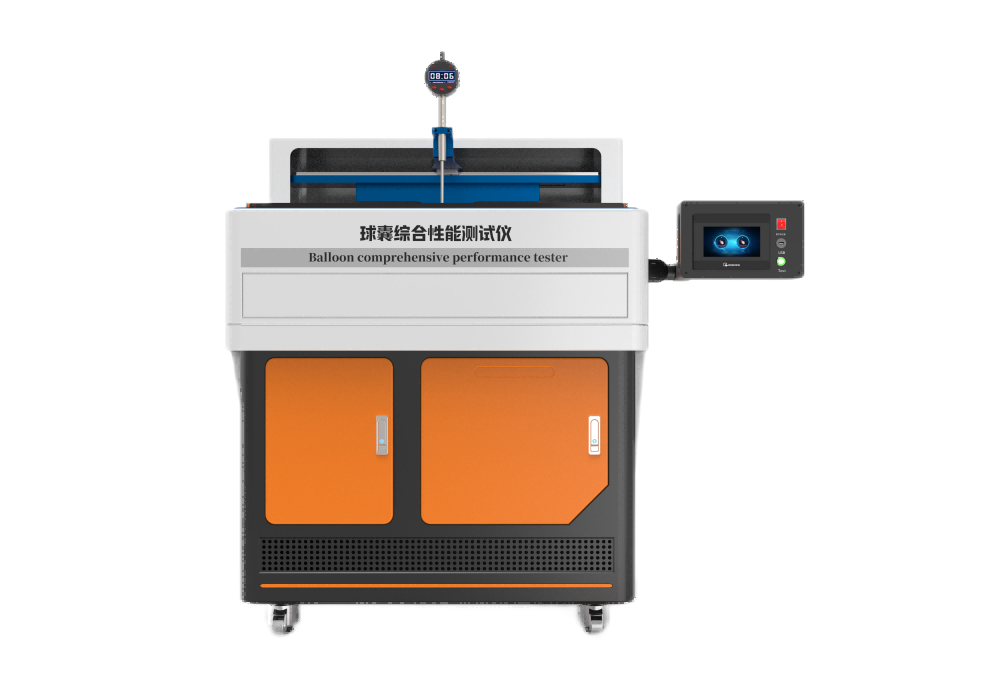

球囊综合性能测试仪

一，用途

主要用于医用球囊、充气球囊、扩张球囊、硅胶球囊、呼吸球囊等的泄露爆破试验、水压爆破试验、试验压力0-1MPa和0-10MPA压力可选择，可进行多工位试验根据要求而定，试验过程、结果互不影响。 设备配置有千分仪用于检测球囊的变形值，以及配置有一个校验压力表用于校验测试过程中的压力。 管道设计全部采用无缝焊接式连接，技术成熟，设计合理，产品操控简单，外形美观，且维护简单

二，适用标准：

YYT0285.1-2017    附录C  压力下液体泄漏

YYT0285.1-2017    附录F 静态下爆破压力

YYT0285.4-2017    附录A 球囊额定爆破压力（RBP）

YYT0285.4-2017    附录B 充盈时无泄漏和疲劳

YYT0285.4-2017    附录C 球囊泄压时间

YYT0285.4-2017    附录D 球囊直径和充盈压力关系

三， 原理

主要用于医用球囊、充气球囊、扩张球囊、硅胶球囊、呼吸球囊等的泄露爆破试验、水压爆破试验、试验压力0-1MPa和0-10MPA，可进行多工位试验，试验过程、结果互不影响。 设备配置有千分仪用于检测球囊的变形值，

四，技术参数

1. 试验压力：0-1MPa和0-10MPA多段测试恒压力，触摸屏界面切换低压力和高压力

2. 测量精度：±0.1%FS(传感器精度)

3. 保压时间：0-9999S任意设定

4. 峰值记录及数据导出

5. 测试工位：单工位（可选择多工位）

6. 管路锁紧方式：手动/自动

7. 试验介质：纯净水或去离子水；

8. 材质：不锈钢

9. 温度：常温37度（配水浴锅）

10. 控制系统：PLC

11，测试软件1套；

12，触摸屏：彩色7寸威纶通触摸屏；

13，测试介质：氮气或者混合气气体（客户自备）；

14，高压气管：耐压10MPA以上压力，高精度压力传感器和低压传感器界面切换；

15，主机外观结构配置水槽和不锈钢托盘，保证测试桌面不泄水，不喷水。

16，充盈直径与压力关系采样高精度传感器检测球囊变形直径；

17，冲压速率：1ML/S（出厂已设置好，客户根据要求可设置更大，界面窗口已放开功能，任意设置）

五，设备特点

1. 试压系统采用液体比例控制，压力源采用变频器控制水泵调速实现压力和流量的等速控制；

2. 试验台结构合理，布局美观，采用高压式管路连接，杜绝跑冒滴漏，而且维修方便试验台出水端设置截止阀，当管内空气排出后，锁紧出水口，然会开始耐水压测试

3. 试验箱

(1)测试腔有透明的观察窗，测试时能够观测和检查泄漏情况 。

(2)测试时的液体能自动流回介质箱 。

(3)防护工装能有效保护对操作人员和设备的伤害。

4. 原理及工作过程：

系统主要由主机，水泵自动供液，数字溢流阀、止回泄压阀、高压软管，压力送变器内置高压储气罐，测试软件等组成。

 5，全自动调压功能输出压力及恒定系统压力。

驱动马达顺时针旋转调节螺母，泵的输出压力升高，反之，则输出压力降低。当进行保压试验时，当系统压力达到设定压力值后，伺服马达会根据设定的PID 实时调整开度，保证压力的恒定，压力控制过程全程PLC 和人机界面联合控制，操作时只需输入相应的压力值及保持时间即可。

 6、止回泄压阀用于自动截断保压及卸除系统压力。、

保压试验结束后，打开泄压阀开关，即可卸除系统压力。在升压过程中，若误操作使系统压力高于应设定值，可适当打开泄压阀开关，卸除部分压力后重新升压。

6， 管路接口：

按照YYT-0285.1/YYT-0285.4中要求配置相应接口， 接口端配置扩展坞， 可以完成多尺寸接口的同时连接， 每个接口配置单独节流阀，方便使用和试样更换。

六，配置清单

1，亚克力防护罩1只；

2，说明书1本；

3，测试软件1份；

4，不锈钢托盘1只；

5，操作视频1份；

6，水浴锅1只；

7，主机1台；

8，合格证1份；

9，全自动调压阀组件1套
